Membuat Jaringan LAN Menggunakan Packet Tracer

 Membuat Jaringan LAN Menggunakan Packet Tracer


Tujuan Praktek : Dapat merancang dan membuat jaringan LAN topologi star menggunakan packet tracer


Alat dan Bahan :

·         4 PC

·         4 Laptop

·         1 Switch

·         Kabel Straight


Langkah Kerja :

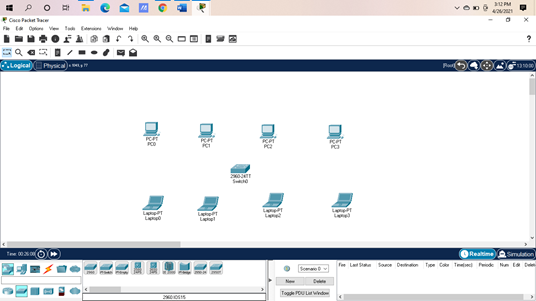

1.       Atur posisi sesuai yang diinginkan. karena kita membuat jaringannya menggunakan topologi star, maka letakkan switch ditengah.


2.       Hubungkan masing-masing PC dan Laptop menggunakan kabel straight ke switch. Warna hijau menandakan bahwa computer atau laptop sudah terhubung dengan switch.




3.       Atur IP address masing-masingnya, dimulai dari IP 192.168.1.2 karena IP 192.168.1.1 sudah dipakai sebagai gateawaynya. Lakukan pada semua  PC dan Laptop lainnya dengan IP yang berbeda. Cara memberikan IP,klik PC atau Laptop,kemudian pilih menu desktop dan ambil IP Configuration.

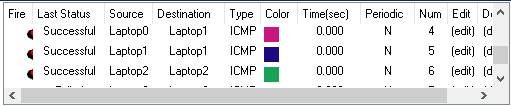

4.       Pastikan status nya aktif, dengan mengklik ikon pesan di atas,kemudian klik pada laptop atau pc dan statusnya akan “successfull’ jika sudah terhubung.





5.       Jika sudah, lakukan pemanggilan alamat IP menggunakan command prompt. Pada Command Prompt atau CMD kita harus mengetahui terlebih dahulu IP asal kita dan IP tujuan yang ingin di cek, untuk mengetahui IP asal kita bisa gunakan perintah ipconfig. Misalnya kita pakai PC0 untuk ping PC lain.




Atau kita gunakan Laptop2 untuk ping Pc atau laptop lain
